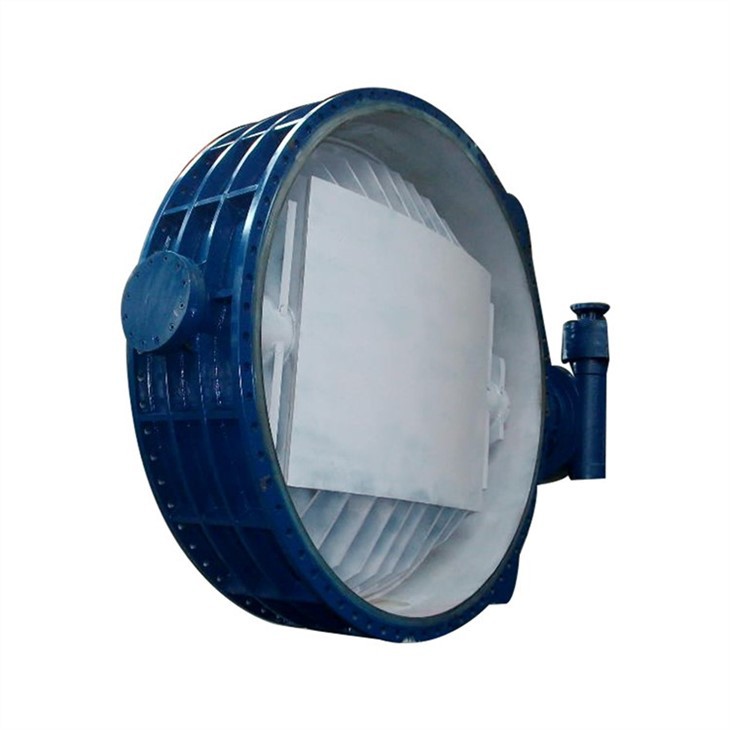

Kolmekordne nihkega PTFE mitmetasandiline libliklapp

Kolmekordsed ekstsentrilised mitmetasandilised kõvastihendatud liblikventiilide seeria tooted on pika elueaga energiasäästlikud libliklapid. Selle struktuur võtab kolmemõõtmelise südamiku kujundamise põhimõtte, klapi iste võtab vastu mitmekihilise struktuuri, mis ühildub kõva ja pehme tihenduse, peene töötlemise ja arenenud tehnoloogiaga. See toode koosneb põhikomponentidest, näiteks klapi korpusest, liblikaplaadist, mitmetasandilisest ventiili pesast, klapi varrest ja ülekandemehhanismist. Seetõttu kasutatakse seda laialdaselt metallurgias, elektrienergias, naftatööstuses, keemiatööstuses, õhus, gaasis, põlevas gaasis, veevarustuses ja äravoolus ning muudes söövitavate ainete torustikes.

Kuna selle toote libliklapp võtab kasutusele kolmemõõtmelise ekstsentrilise printsiibi, on tihenduspinna ruumi liikumise trajektoor idealiseeritud ning tihenduspindade vahel ei ole hõõrdumist ja häireid ning tihendusmaterjal on valitud sobivalt, nii et liblikventiilil on tihendusvõime ja korrosioonikindlus. , Kõrge temperatuuri ja kulumiskindlus on usaldusväärselt tagatud.

Kujundusfunktsioon +

· 1. Avamismoment on väike, paindlik ja mugav, säästab tööjõudu ja säästab energiat.

· 2. Kolmemõõtmeline südamikstruktuur muudab liblikaplaadi tihedamaks ja tihedamaks. Selle tihendusvõime on usaldusväärne ja lekkevaba.

· 3. kõrgsurvekindlus, korrosioonikindlus, kulumiskindlus, pikk kasutusiga jne

· 4. Taastuv tihendusrõngas

· 5. Puhumiskindel vars

· 6. Madal heitgaasiga pakkimine

Kujundusstandard +

· Kujundus: API 609

· Näost näkku: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Ääriku ots: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Keevitamise ots: ASME B16.25

· Test: API598

· Tulekindel: API607 / API6FA

Tehniline spetsifikatsioon +

· Suurus: 2 ”~ 80” (DN50 ~ DN2000)

· Klass: 150LB ~ 600LB / PN6 ~ PN100

· Ühendus: topeltäärik / keevisõmblus / lug / vahvel

· Kasutamine: Worm Gear / pneumaatiline ajam / elektriline ajam

· Temperatuur: -100 ~ 550 ℃

· Kasutamine: veepuhastus / keemia / elektrijaam / terasetööstus

Materjalivalik +

· Kere&võimendi; Ketas: süsinikteras (WCB, LCB)

· Roostevaba teras (CF8, CF8M, CF3, CF3M) /

· Kahepoolne roostevaba teras (4A, 5A, 6A) /

· Hastelli sulam (N-12MV, CW-12MW, CW-2M) /

· Inconeli sulam (CY-40, CW-6MC) /

· Moneli sulam (M35-1) /

· Alumiiniumpronksisulam (C95400, C95500, C95800, AB2C)

· Vars: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / titaan

· Ketta tihendamine: lamineeritud tihend (SS316+grafiit, SS316+PTFE, SS316+RPTFE)

· Kere iste: 13Cr surfamine / SS304 pindamine / SS316 pind / STL pind
