Taitubv võtab vastu mitme ekstsentrilise disaini ja ventiili jahutuse disaini, mis suudab paremini kontrollida kõrge ja madala temperatuuri laienemist ja kokkutõmbumist. Sellel on kõrge temperatuurikindluse, valguse toimimise, avamisel ja sulgemisel hõõrdumise puudumise eelised, liblikaklapi tihendusjõudluse parandamine ja kasutusaja pikendamine. Eelised, nagu näiteks

1: positiivne ümmargune tihendusrõngas kerakujulise pinnaga, kõrge ja madala temperatuuriga ariants. Sellisel juhul on kvintuple nihe parim lahendus liblikaklapi struktuuri kujundamiseks kõrge ja madala temperatuuriga teenuste jaoks.

2: Suurendage selle aksiaalset ekstsentrilisust (varre suurem läbimõõt) ja vähendage selle radiaalset ekstsentrilisust. Selle kõrgem andmeväärtus on oluline kõrgsurve liblikaklapi projekteerimiseks.

3: Radiaalse ekstsentrilisuse vähendamine toob kaasa madalama avapöördemomendi, vähendab hõõrdumist kõrgsurve liblika avamisel ja sulgemisel. Veenduge, et teenus tõstab aega kauem kui kolmekordne nihe liblikas ventiil.

4: Rõhk tihendusrõngale on ühtlasem, tihendusrõnga eluiga on pikem, mis sobib paremini kõrge rõhu ja muutuva temperatuuriga teenindustingimuste klapi kujundamiseks.

Tripe offset tootevalik: Täisrõhuvahe alla 300LB. Max temp. 425°C, Min. temp. -96°C. Ei sobi suure suurusega kuulventiilile.

Quintuple offset tootevalik: Täisrõhuvahe kuni 2500LB. Max. temp. 850°C, Min. temp. -196°C.

Disainifunktsioon+

Kõrge temperatuuri nõuete täitmiseks peavad kõrgetemperatuurilised liblikaventiilid vastama järgmistele nõuetele:

1. Projekteerimisprotsessis valitakse ventiili kerematerjal ka ASME B16134 standardis täpsustatud materjalist ja materjali kohaldatav temperatuur on kõrgem kui klapi töötingimuste maksimaalne temperatuur.

2.Varre materjal: Klapi varre materjal valitakse lnconel X-750. Vars pikeneb klambri konstruktsiooniga ja soojuskraanikausid lisatakse, et vähendada soojusülekande mõju ajamile.

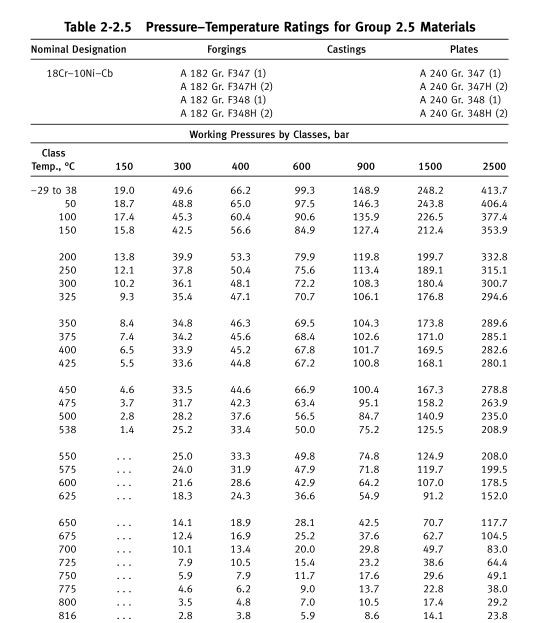

3. Vastake rõhu-temperatuuri hinnangutele

4.Kõrgtemperatuurne pakkimine võtab vastu tugevdatud pakendi + metallist kaitsepadja disaini, et täita pakendi leke kõrgel temperatuuril ja kõrgel rõhul.

5. Kui temperatuur on üle 900 °C, tuleks kaaluda füüsilist jahutamist.

Disain Standard+

· Disain: API 609

· Näost näkku: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Ääriku ots: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Põkk-keevitusots: ASME B16.25

· Test: API598

· Tulekahju seif: API607 / API6FA

Tehniline spetsifikatsioon+

· Suurus: 2"~104"(DN50~DN2600)

· Klass: 150LB ~ 2500LB / PN6~PN420

· Ühendus: Topeltäärik / Tagumiku keevitaja / Lug / Vahvel
