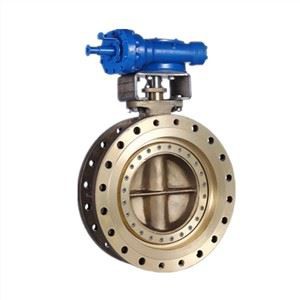

Disainifunktsioon+

◆ API spetsifikatsioonid

Nagu me kõik teame, on API609 tegelikult muutunud tähtsates tööstuslikes torustikes kasutatavate ventiilide rahvusvaheliseks standardiks. Xinluoke on kavandatud ja toodetud rangelt kooskõlas API609 spetsifikatsioonide uusima versiooniga. Veelgi väärtuslikum on see, et Xinluoke liblikklapi põhikonstruktsioon ei piirdu API spetsifikatsiooniga. See võib vastata standarditele BS5155, ANSI B 16.34, ASME SEC VIII ja teistele peamistele spetsifikatsioonidele. See tagab, et Xinluoke liblikventiili saab kasutada kõigis tööstusvaldkondades. Kasulik.

◆ kahesuunaline tihenduskonstruktsioon

Kolme ekstsentrilise metallist kõvastihendatud liblikklapp teostab kahesuunalist tihendamist ja suudab taluda survet mõlemas suunas ning sisemist leket ei teki, kui rõhk on positiivne või vastupidine.

◆ Kahekordne ohutuskonstruktsioon

Rangelt kooskõlas API609 spetsifikatsioonidega, et vältida vedeliku rõhu ja temperatuuri mõjust põhjustatud liblikplaadi deformeerumist, klapivarre nihkumist ja tihenduspinna oklusiooni, paigaldatakse kaks sõltumatut tõukerõngast ülemisele ja liblikplaadi alumised küljed. Tagada ventiili normaalne töö mis tahes töötingimustes;

Samal ajal, vältimaks ootamatuid õnnetusi, mis on põhjustatud teadmata põhjustel tekkinud klapisääre kahjustusest, on klapi alumise otsa sees ja väljas konstrueeritud kaks sõltumatut klapivarre väljalennu vältimise mehhanismi, mis tagavad ka rõhu. liblikklapi tase küljelt. Saavutage kuni 2500 naela.

◆ Surnud tsooni kujundus puudub

Projekteerimisprotsessis pöörati erilist tähelepanu juhtimisvaldkonna rakendusprobleemidele ja kolmekordse ekstsentrilise liblikklapi tihenduspõhimõtet kasutati täielikult ära, et saavutada avatud nurga konstruktsioon ilma surnud tsoonita, kõrvaldades sellega avamisel tavalise avanemishüppe fenomeni. tavalised ventiilid. Kõrvaldab suutmatuse ventiili reguleerida mitmesuguste ebastabiilsete tegurite tõttu, nagu hõõrdumine klapi madalas avanemisvahemikus, st kaotab surnud tsooni (mittetundliku riba), mis tähendab, et Xinluoke liblikklapp võib peaaegu alata alates { {1}} avamine. Kontrollige ala kuni 90 kraadi avanemist. Tavaline reguleerimissuhe on rohkem kui 2 korda suurem kui tavalistel liblikventiilidel ja kõrgeim reguleerimissuhe võib olla kuni 100:1. See loob head tingimused Xinluoke liblikventiili kasutamiseks juhtventiilina, eriti kui läbimõõt on suur, sulgventiili maksumus on äärmiselt kõrge ja sulgeventiil ei suuda saavutada nulli leket. See tuleb välja lülitada tingimustes, mis nõuavad hädaseiskamist. Klapi küljele on paigaldatud sulgventiil ning Xinluoke liblikklapp ühendab juhtimise ja sulgemise ning selle energiasääst on äärmiselt muljetavaldav.

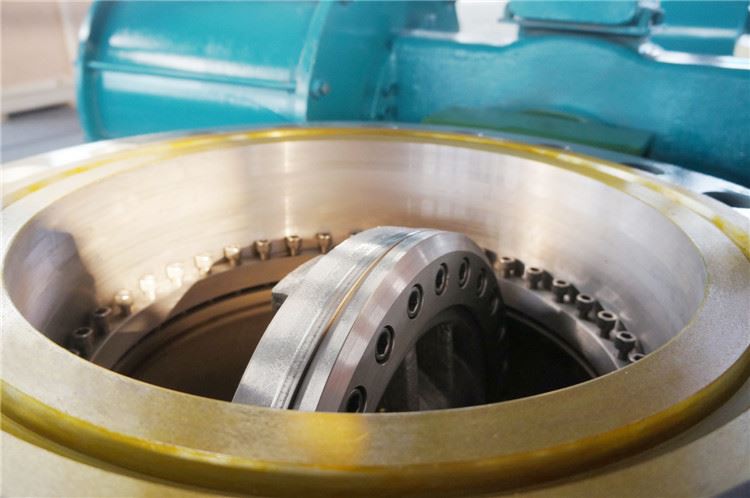

◆ Klapipesa struktuur

Kolmekordsete ekstsentriliste liblikklappide jaoks on kaks klapipesa paigalduskonstruktsiooni. Enamik neist on lamineeritud roostevabast terasest lehed ja liblikplaadile paigaldatavad grafiitlehed. Tihenduspind on vedelike poolt kergesti kuluv ja klapipesa kasutusiga on väga lühike. Kuid Xinluoke liblikventiilil on täismetallist legeeritud terasest sepistatud klapipesa struktuur. Selle eelisteks on erosioonikindlus, kulumiskindlus, kõrge temperatuuri- ja rõhukindlus ning pikk kasutusiga, mis on kujuteldamatu topeltekstsentriliste liblikklappide või muude kolmekordsete ekstsentriliste liblikklappide puhul.

1619499220(1)

◆ Vahetatav tihenduspaar

Xinluoke liblikventiili tihenduspaar on ainulaadne. Kuna liblikplaadi ja liblikplaadi tihenduspind on sõltumatud, on ka klapipesa ja klapi korpus sõltumatud, seega saab liblikplaadi ja klapipesa tihenduspinda vahetada samaaegselt, st. , kui liblikplaat on tihendatud Kui pind või klapipesa on kahjustatud, ei ole vaja kiirustada seda tagasi tootmisettevõttesse transportima ega ventiili lahti võtma, piisab, kui vahetada liblikplaadi tihenduspind ja klapipesa. See mitte ainult ei vähenda oluliselt hoolduskulusid, vaid vähendab oluliselt ka hooldustöötunde ja kapitaalremonti. Intensiivsus ja raskusaste.

◆ Tasakaalustatud fikseeritud struktuur

Lähtudes kolmekordse ekstsentrilise liblikklapi tihenduspinna kujust ja omadustest, kasutab Xinluoke liblikklapi tihenduspaar tasakaalustatud jaotuse kinnitusmeetodit, mis mitte ainult ei oma täpset positsioneerimist, vaid paneb ka igale polt saama tasakaalustatud jõu, takistades ebaühtlane pingejaotus. Tihenduspaar on lahti ja lekib.

◆ Sisemine tulekindel struktuur

Paljud ventiilid väidavad, et neil on tulekindel struktuur, kuid enamik neist kasutab lekke vähendamiseks pehmet ja kõva topeltpesa struktuuri. Tegelikult on see väga ohtlik, sest pehme tihendi istme mittetäieliku põlemise tõttu toetab metall istme. Stress, temperatuuride erinevus ja deformatsioon põhjustavad tulekindla funktsiooni ebaõnnestumise. Seetõttu kõrvaldavad Euroopa ja USA järk-järgult seda tüüpi tulekindlaid valesid klappe. Kuna sellel puudub leke, ei vaja see pehme tihendi abi ja see on tõeline tulekindel struktuur.

◆ Dünaamiline koormuse pakkimissüsteem

Klapi lekke osas on traditsiooniliselt sageli koondunud klapipesa leke, see tähendab sisemine leke ja tihendiosa leket, see tähendab välist leket, eiratakse. Tegelikult on vaieldamatu tõsiasi, et tänapäeva ühiskonnas, kus keskkonnateemasid üha enam väärtustatakse, on leke palju kahjulikum kui sisemine. Kolmekordne ekstsentriline liblikklapp on pöörlevat tüüpi ventiil ja selle varre liikumine on ainult 90 kraadi. Võrreldes värava ventiilide ja keraventiilide klapivarre liikumisega, mis on spiraalsed mitme pöördega edasi-tagasi liikumised, on tihendiosa kulumisaste väga madal. Kasutusiga on väga pikk ja dünaamilise koormuse standardkonstruktsioon on vastu võetud välisele lekketõkestuskonstruktsioonile, näiteks tihenditihendile, nii et standardne tihendusjõudlus on garanteeritud alla 100 ppm, kui väline lekkekatse tehakse vastavalt EPA21 spetsifikatsioonid. Kõik need näitajad tähendavad, et seda saab kasutada mürgiste ja ohtlike ainete torujuhtmetes erinevates valdkondades, näiteks keemiatööstuses.

Kokkuvõtteks võib öelda, et kolmekordne ekstsentriline liblikklapp kasutab uusima klapitehnoloogia kristallisatsioonina ära erinevate ventiilide eelised ja väldib erinevate ventiilide puudusi ning kindlasti saab see kasutajate ja disainerite poolt järjest rohkem tähelepanu. Maksimaalne rõhutase võib ulatuda 2500 naelani, standardkaliiber võib ulatuda 48 tollini ning klambrid, kõrv, äärik, põkkkeevitus, erinevad konstruktsioonipikkused jne võivad olla vastavuses ning liblikklappide materjalide suure valiku tõttu on kõrge ja madal temperatuur, erinevad happed, leelised ja muud söövitavad ained võivad samuti vabalt reageerida. Eriti suurt läbimõõtu silmas pidades, selle eeliseks on lekke puudumine, asendab see pidevalt suuri siibri- ja kuulventiile sulgeventiilides. Samamoodi asendab juhtventiil oma suurepärase juhtimisfunktsiooniga pidevalt suuremahulist sulgeventiili.

Disain Standard+

◆ Disain ja tootmine: ANSI16.34, BS 5155, JIS B2071, DIN 3354.

◆ Näost näkku mõõde: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Äärikuga otsad: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Põkk-keevitusotsad: ANSI B16.25.

◆ Survetest: API 598, ISO 5208, BS 5146.

Tehniline spetsifikatsioon+
