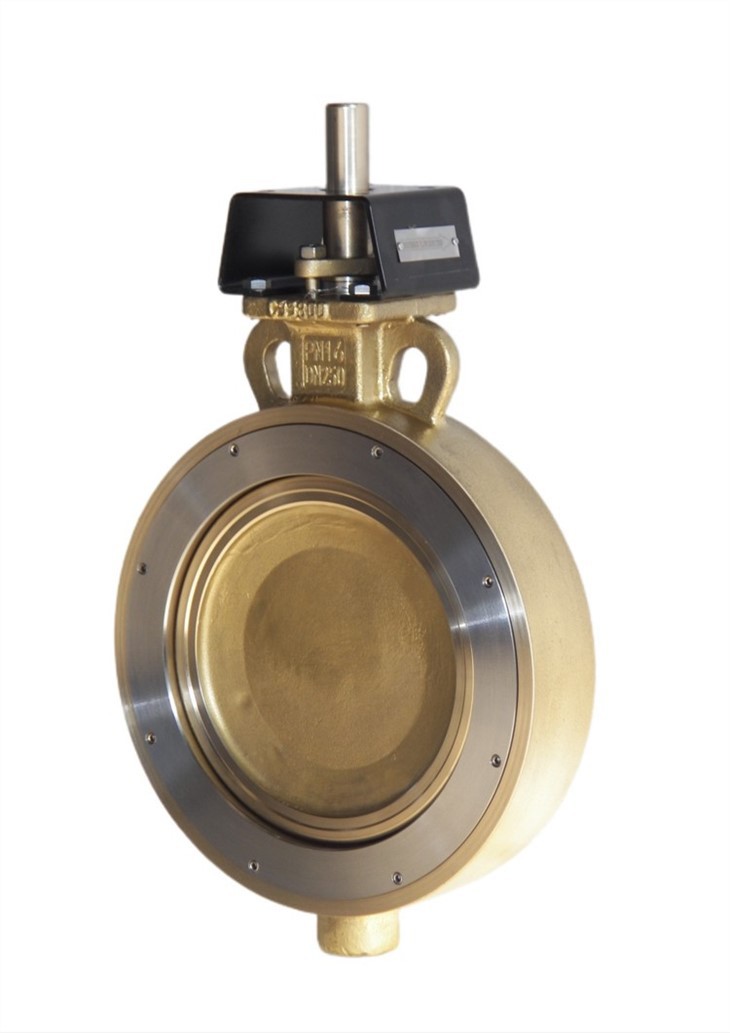

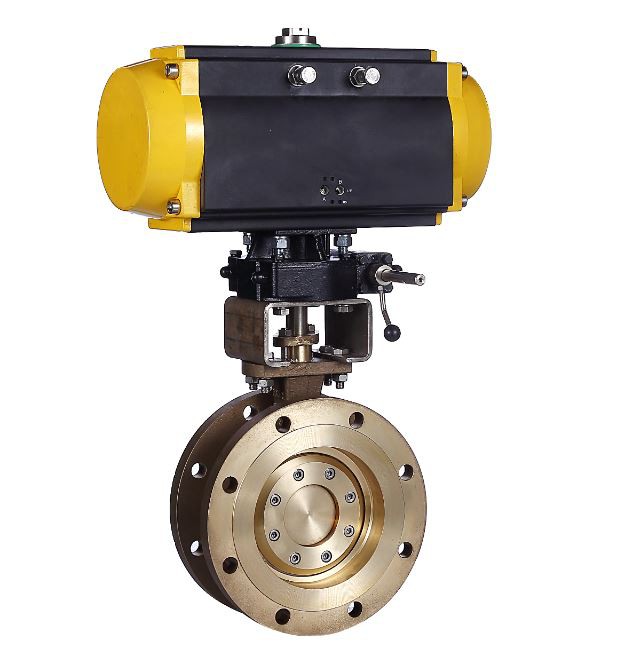

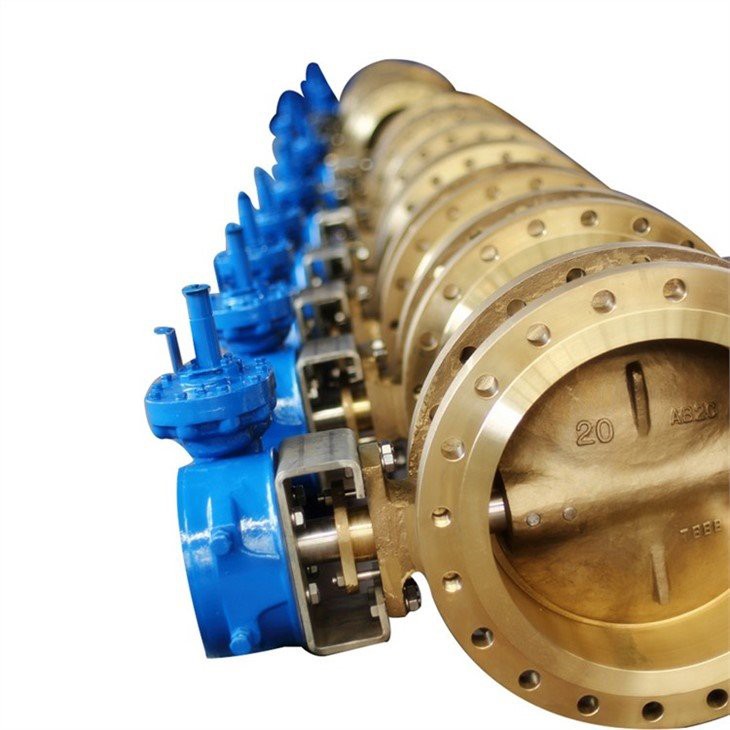

Metallurgiatööstuse hapnikutorustiku avamis- ja sulgemisseadmena on hapnikuklapil palju eriti rangeid nõudeid võrreldes teiste üldventiilidega. Kuna hapnik on tuleohtlik ja plahvatusohtlik toode, peab see õnnetuste vältimiseks olema lekkekindel, antistaatiline ja sädemekindel. Struktuuri poolest on konstruktsioon: hõõrdumiseta tihend, mis vähendab tõhusalt tihendipaari kulumist, pakendi kulumist ja ülemist tihendi kulumist; staatiliste sädemete vältimiseks paigaldatakse külgäärikule maanduskruvid; klapitüve avatud osa peab olema tolmu- ja õlikindel. Liblikaklapi eelised on hea tihendusjõudlus, kerge ja paindlik töö, ohutus ja töökindlus ning pikk kasutusiga.

Disainifunktsioon+

Hapnikuklapi projekteerimise asjakohased eeskirjad ja standardid

Konstruktsioon peaks vastama metallurgiaministeeriumi poolt 1981. aastal välja antud "Mitmele raua- ja teraseettevõtte hapnikutoruvõrkude määrusele" ning "Oxygen and Related Gas Safety Technical Regulations" (GB16912-1997), "Oxygen Station Design Code" (GB50030-91) ning muudele eeskirjadele ja standarditele Nõuded.

(1) Hapniku maksimaalne voolukiirus süsinikterasest torudes peab vastama standardnõuetele.

(2) Tulekahju vältimiseks tuleb pärast hapnikuklappi ühendada vasepõhise sulami või roostevabast terasest torujuhtme osa, mille pikkus on vähemalt 5 korda suurem toru läbimõõdust ja vähemalt 1,5 m.

(3) Hapnikujuhtmetel peaks olema võimalikult vähe küünarnukke ja bifuratsioone. Hapnikutoru põlved, mille töörõhk on üle 0,1MPa, tuleb tembeldada ventiili äärikuteks. Bifurcation pea õhuvoolu suund peaks olema 45° kuni 60° nurga all peatoru õhuvoolu suunaga.

(4) Põkk-keevitatud nõgus-kumer äärikus kasutatakse punast vaskkeevitustraati O-rõngastihendina, mis on usaldusväärne tihendusvorm hapniku ääriku leegikindluse jaoks.

(5) Hapnikutorustikul peab olema hea elektriseade, maandustakistus peab olema väiksem kui 10Ω ja äärikute vaheline takistus peab olema väiksem kui 0,03Ω.

(6) Hapnikutorustiku puhastamise ja asendamise hõlbustamiseks tuleb töökoja peamise hapnikutorustiku lõppu paigaldada ventilatsioonitoru. Enne kui pikem hapnikujuhe siseneb töökoja reguleerimisventiili, tuleb paigaldada filter.

Ettevaatusabinõud hapnikuklapi paigaldamisel

(1) Kõik hapnikuga kokkupuutuvad osad peavad olema rangelt rasvatustatud ning pärast rasvatustamist tuleb puhtaks puhumiseks kasutada õlivaba kuiva õhku või lämmastikku.

(2) Keevitamiseks tuleks kasutada argoonkaarkeevitust või kaarkeevitust.

Ettevaatusabinõud hapnikuklapi töös

(1) Hapnikuklapp tuleb avada ja sulgeda aeglaselt. Operaator peaks seisma ventiili küljel ja avama selle kõik korraga.

(2) Gaasijuhtme puhumiseks või hapniku kasutamiseks lekete ja rõhu testimiseks on rangelt keelatud kasutada hapnikku.

(3) Operatsioonipiletite süsteemi rakendatakse ning toimingu eesmärki, meetodit ja tingimusi selgitatakse ja täpsustatakse üksikasjalikumalt.

(4) Käsihapnikuventiilidel läbimõõduga üle 70 mm on lubatud töötada, kui ventiili esi- ja tagaosa rõhuerinevus on vähenenud 0,3 MPa piiresse.

Ettevaatusabinõud hapnikuklapi hoolduseks

(1) Hapnikutorustikku tuleb kontrollida ja hooldada sageli, rooste eemaldada ja värvida üks kord 3–5 aasta jooksul.

(2) Torustiku kaitseklappi ja manomeetrit tuleb kontrollida regulaarselt, üks kord aastas.

(3) Täiustage maandusseadet.

(4) Enne kuumtööd tuleb läbi viia asendamine ja puhastamine. Kui puhutud gaasi hapnikusisaldus on 18% kuni 23%, on see kvalifitseeritud.

(5) Ventiilide, äärikute, tihendite, torude ja liitmike valik peab vastama hapniku ja sellega seotud gaasiohutuse tehniliste eeskirjade (GB16912-1997) asjakohastele eeskirjadele.

(6) Luua tehnilisi toimikuid, rongi käitamist, kapitaalremonti ja hooldustöötajaid.

Muud hapnikuklappide ohutusmeetmed

(1) Suurendada ehitus-, hooldus- ja käitamispersonali tähtsust ohutusele.

(2) Parandada juhtide valvsust.

(3) Parandada teaduse ja tehnoloogia taset.

(4) Pidevalt parandada hapniku kohaletoimetamise programmi.

Disain Standard+

· Disain: API 609·

· Näost näkku: API609、ISO5752-20、ISO5752-13、DIN F4、EN558

· Ääriku ots: ASME B16.5、ASME B16.47、EN1092-1、GOST 12815 、Gost 33259 、MSS SP44

· Põkk-keevitusots: ASME B16.25

· Test: API598
