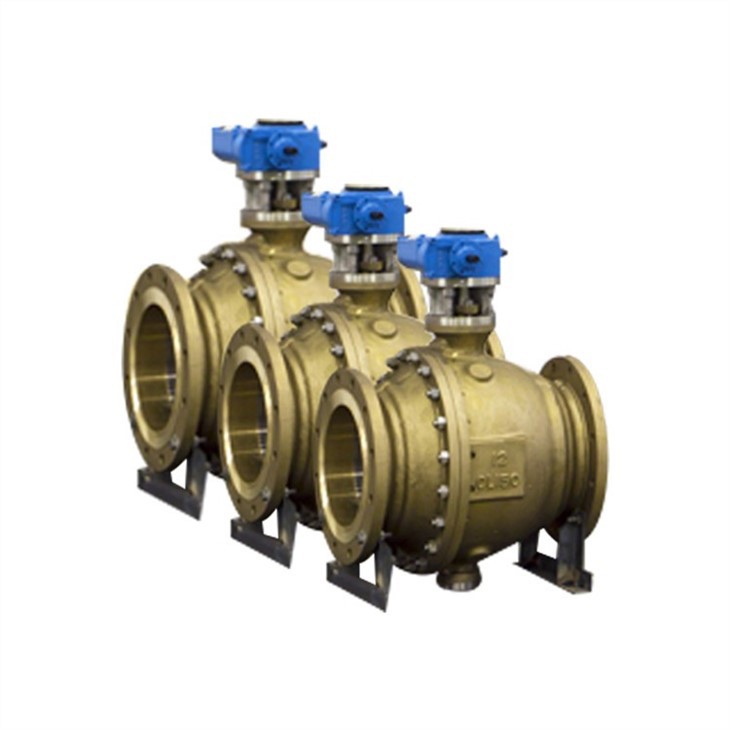

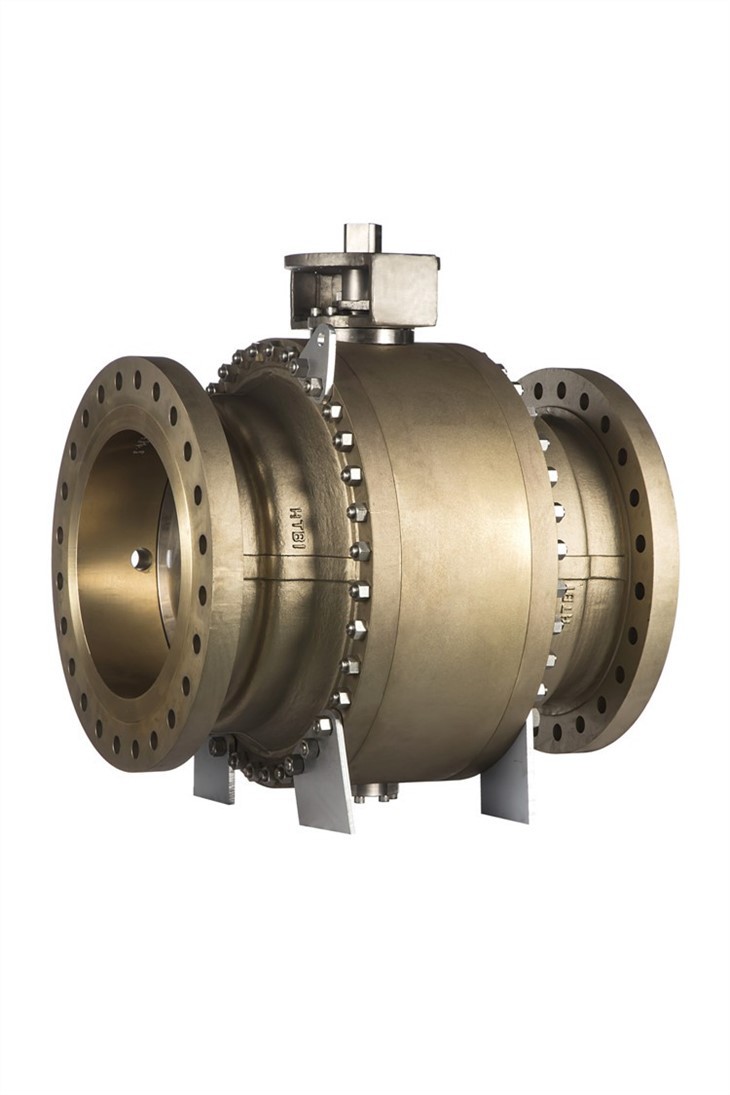

Hapniku palli ventiil

Hapniku eriventiil on spetsiaalne ventiil, mis on spetsiaalselt loodud hapnikutorude võrgujaoks, mida kasutatakse laialdaselt terase, metallurgia, naftakeemia, keemiliste ja muude hapnikku kasutavate projektide toruvõrgus. Lisaks tavaliste ventiilide funktsioonidele on sellel ka oma omadused, nagu hea leegiaeglus, hea elektrijuhtivus, kiire soojusülekanne, kompaktne struktuur, õlikindlus, ohutus ja usaldusväärsus. Tootmise ajal võetakse vastu ranged naftakeelu meetmed ja kõik osad läbivad enne paigaldamist range rasvatustamise. Kõik läbimõõduga ventiilid on varustatud ääriku otstes olevate juhtivate kruviaukudega, et vältida staatilist elektrit. Klapi avatud osadel on kaitsemeetmed tolmu ja õli reostuse vältimiseks. Metallurgiatööstuse ventiili istmega kasutatakse terasest, meditsiinist, keemiast ja muudest tööstusharudest laialdaselt spetsiaalset hapnikukuuli klappi ja spetsiaalset hapniku stoppklappi.

Disainifunktsioon+

1. Hapnikuklapi konstruktsioon ja tootmine vastavad GB16912 asjakohastele nõuetele.

2. Tootmise ajal võetakse vastu ranged naftakeelu meetmed.

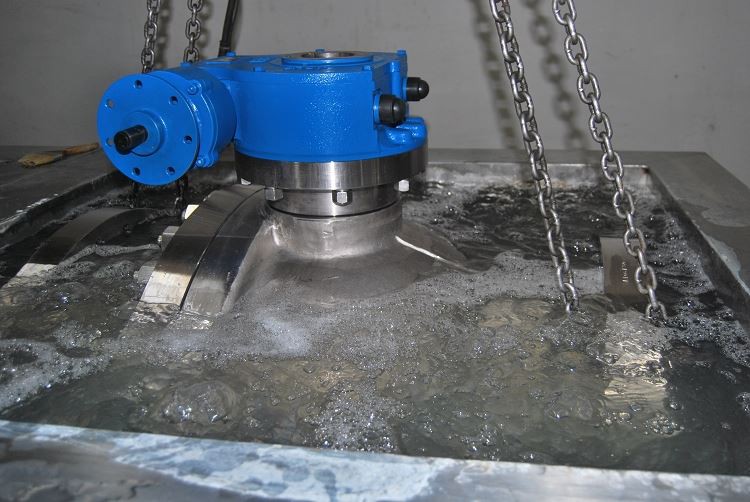

3. Kõik osad läbivad enne paigaldamist range rasvatustamise.

4. Klapivarte avatud osal peavad olema kaitsemeetmed tolmu ja õliga saastumise vältimiseks ning see peab olema märgistatud märgiga "õlita".

5. Sisemise õõnsuse voolukanali pind peaks olema sile ja sile.

6. Ventiil peaks olema projekteeritud nähtava avamisnäiduga ja käsirattal peaks olema sõna "on-off" ja nool.

7. Ventiili otsaäärikule tuleb panna juhtivad kruviaugud, et poldi ühendusjuhe oleks staatilise elektri vältimiseks hästi maandatud.

8. Tugilaagri määrimiseks tuleks kasutada fluoritud määrdeainet.

9. Ventiilide puhul, mille nimisuurus on DN>150, soovitab tootja paigaldada konstruktsiooni ümbersõiduseadme ja sellel peaks olema ilmne voolusuunamärk.

Disain Standard+

· Disain: API 6D、API608、BS 5351

· Näost näkku: API6D、ASME16.10

· Ääriku ots: ASME B16.5、ASME B16.47

· Põkk-keevitusots: ASME B16.25

· Test: API6D、API598

· Tulekahju seif: API607、API6FA

Tehniline spetsifikatsioon+

· Suurus: 1/2"~36"

· Klass: 150Lb~600Lb või PN6~PN100

· Ühendus: Topeltäärik

· Kasutamine: Worm Gear、Pneumaatiline aktuaator

· Kasutamine: Raua- ja terasetööstus, metallurgia, naftakeemia, keemiatööstus

Materjali valik+

· Korpus: HTB1、 Alumiiniumpronks, ASME 1565 C86500、Brass, Monel, Roostevaba teras、SS304、S316 jne.

· Pall: HTB1、ASME B564 NO400、Valgusti pronks, ASME 1565 C86500、Brass, Monel, Roostevaba teras、SS304、SS316 jne.

· Vars: ASTM B865 NO5500、C63200、F304、F316、SS321

· Asukoht: PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316

Märkus hapnikuklapi kohta:

1. Vastavalt erinevatele kasutusnõuetele on mõnedel hapnikuventiilidel hapnikurõhu vähendavad ventiilid, millel on palju spetsifikatsioone. Rõhu redutseeriva ventiili paigaldamisel veenduge, et selle ühenduse spetsifikatsioon on kooskõlas silindri ja kasutatava süsteemi ühendamisega. Rõhu vähendav klapp ja terassilindri on ühendatud poolkerakujulise pinnaga ja need kaks sobivad täielikult mutri pingutamisega. Seetõttu tuleb kahte poolkerakujulist pinda kasutamisel hoida siledana, et tagada hea õhukindel toime.

2. Enne paigaldamist võib tolmu puhumiseks kasutada kõrgsurvegaasi. Vajadusel võib tihenditena kasutada ka selliseid materjale nagu polütetrafluoroetüleen.

3. Hapnikuklapp peaks olema rangelt keelatud rasva puudutada, et vältida tulekahjusid.

4. Kui töö on peatatud, tuleb rõhu redutseeriva ventiili ülejäänud õhk tühjendada ja seejärel tuleb reguleerimiskruvi lõdvendada, et vältida elastse elemendi pikaajalist kokkusurumist ja deformatsiooni.

5. Hapnikuklapp peaks vältima kokkupõrget ja vibratsiooni ning ei tohiks kokku puutuda söövitavate ainetega.

6. Nende rõhu vähendavate ventiilide kasutamine ja ettevaatusabinõud on põhimõtteliselt samad, mis hapnikuventiilidel. Siiski tuleb märkida ka seda, et muude gaaside puhul ei kasutata tavaliselt spetsiaalseid rõhku vähendavaid ventiile. Väärkasutuse vältimiseks kasutatakse spetsiaalseid ühendusporte mõnede spetsiaalsete rõhu redutseerivate ventiilide ja terasballoonide vahel. Näiteks kasutavad nii vesinik kui ka propaan vasakpoolset niiti, mida nimetatakse ka pöördniidiks, ja paigaldamisel tuleks erilist tähelepanu pöörata.

Paigaldus ja hooldus:

1. Klapi paigaldamise ja paigaldamise töötajad peavad rangelt järgima asjakohaseid eeskirju ja rangelt keelama kokkupuute õliga.

2. Ventiili tuleb hoida kuivas ja ventileeritavas ruumis ning läbipääsu mõlemad otsad peavad olema blokeeritud.

3. Klapi vars on soovitatav klapi paigaldusasendi jaoks vertikaalselt ülespoole.

4. Pikka aega säilitatud hapnikuklappi tuleb regulaarselt kontrollida, et eemaldada mustus ja kanda töötlemispinnale roostevastane õli.

5. Ventiili paigaldamisel peab ventiili korpuse voolusuunaline noolemärk olema kooskõlas söötme voolusuunaga.

6. Ventiili paigaldamine ei tohiks mõjutada klapi tihendamise jõudlust. Ääriku tihend peab olema PTFE või PTFE spiraalhaava tihend.

7. Ventiile ei saa paigaldada avatud leekide ja õliste kasutuspunktide lähedusse ning need tuleb paigaldada kaitsekattele, mis ei tekita sädemeid.

8. Ventiil tuleb paigaldada hea maandusseadmega ja ääriku otsa juhtivad poldiaugud peaksid olema staatilise elektri vältimiseks hästi maandatud.

9. Suure läbimõõduga ventiilide ja torude paigaldamiseks tuleks tagada piisav tugi.

Pärast paigaldamist tuleks läbi viia korrapärased kontrollid, peamised kontrollielemendid:

1. Ventiili tuleb regulaarselt hooldada, hooldada või katsetada, et tagada klapi ohutus ja tihedus.

2. Tihenduspinna kulumine.

3. Varre ja varre pähkli trapetsikujulise niidi kulumine.

4. Olenemata sellest, kas pakend on aegunud ja kehtetu, kui see on kahjustatud, tuleb see õigeaegselt asendada.

5. Pärast ventiili kapitaalremonti ja kokkupanekut tuleb teha tihendusjõudluse katse.

6. Klapi hooldust ja hooldust, sealhulgas remonti, võib teha ainult klapi tootja või muu kvalifitseeritud üksus.

7. Ventiili põhiosad hooldusprotsessis peaks esitama algne tootja või need peaksid vastama originaalosade tehnilistele nõuetele.

Hapnikuklapi tööpõhimõte:

1.Ventiilioperaatorite ja ventiiliosade kasutatavad tööriistad, tööriided, kindad ja muud tarvikud on rangelt keelatud rasvaga saastumisel.

2.Ventiili avamine ja sulgemine peab toimuma aeglaselt. Käsitsi töötamise ajal peaks operaator seisma ventiili küljel ning ventiili kasutamine ja kasutamine reguleerimisventiilina on keelatud.

3.DN>15 manuaalventiilide puhul tuleb võtta ohutusmeetmed, et vähendada rõhuerinevust enne ja pärast peaklappi enne ja pärast avamist ja sulgemist.
