Suure jõudlusega liblikklapid

2.0 SISSEJUHATUS

2.1 SERIES 5000 suure jõudlusega liblikventiilis on ühendatud trunnion-tüüpi kuulventiilide eelised liblikklappide lihtsa kasutamise, kerge kaalu ja madala hinnaga. Üks põhikonstruktsioon sobib paljude teenuste jaoks, sealhulgas hapniku-, kloori-, hapu-, vaakum- ja aururakendused.

2.2 FUNKTSIOONIDE SUHTES:

2.2.1 Mullikindel sulgemine on saadaval paljudes töötingimustes.

2.2.2 SERIES 5000 liblikventiil, mis sobib nii moduleerimis- kui ka sisse- ja väljalülitusteenusteks, on hõlpsasti automatiseeritav teie valitud käsiajamite, elektriliste ja pneumaatiliste ajamite, positsioneeride ja juhtseadistega.

2.2.3 Väline liikumispiirang ketta üleliikumise vältimiseks avamisel ja sulgemisel.

2.2.4 Katkematud tihendite tihenduspinnad.

2.2.5 Laiendatud kaelaosa tagab 60 mm toruisolatsiooni vahemaa.

2.2.6 Pimepõhjakorpuse disain kuni DN 300.

2.2.7 Laagritihend laagrite kaitsmiseks osakeste sissepääsu eest.

2.3Täiendavat teavet TIPBV SERIES 5000 liblikklappide kohta,{1}}sealhulgas rakenduse andmeid, tehnilisi spetsifikatsioone ja ajamite valikut, saate oma TIPBV edasimüüjalt või müügiesindajalt.

>SUURUS:Klapi suurus nt DN 150

>KLASS:Vastavusääriku surveaste

>BODY:Kere/istme kinnituse materjaliklass nt WCB, CF8M jne.

>PLAATI:Ketta materjaliklass nt CF8M

>VARS:Varre materjaliklass nt 17-4PH

>ISTE:Istme materjal, nt R-PTFE

>DISAIN:Klapi võrdlusprojekteerimise standard

>JOONIS:Kliendi antud klapi või instrumendi märgise number

>HINNANG:Klapi kasutatav temperatuurivahemik

4.0 PAIGALDAMINE

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Tabel 1:SOOVITATAVA LÕHUSEGA TORU MINIMAALNE SISEDÄBIMÕÕT

KlappMinimaalne toru ID (mm)

Suurus PN10 PN16 PN25 PN40

ETTEVAATUST

Kui käepide või täiturmehhanism on eemaldatud, ärge pöörake ketast täielikult avatud või suletud asendist kaugemale, -see võib kahjustada tihenduspindu.

MÄRGE:SERIES 5000 klapid on

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.{1}} HOOLDUS

5.1Enne ventiili kallal töö alustamist tuleb võtta mõistlikud ettevaatusabinõud. Tuleks kanda kaitseriietust, mis on ette nähtud konkreetse toruvedeliku jaoks.

5.2SERIES 5000 ekstsentriline disain võib võimaldada torustiku survel klapi avada, kui käepide/ajam ei ole paigas, kui klapp on rõhu all.

HOIATUS

Ärge survestage torustikku ilma ventiilile paigaldatud operaatorita.

5.3TIPBV SERIES 5000 ventiil peab liinist eemaldamiseks olema suletud asendis.

5.4Väline sõidupeatus ei ole mõeldud ketta positsioneerimiseks. Sõidupeatus takistab ketta üle{0}}liikumist avamisel ja sulgemisel. Kui ketta liikumist piirab sõidupidur, on ketas üle sõitnud.

ETTEVAATUST

Klapi käsitsemisel tuleb olla ettevaatlik, et mitte kriimustada ketta serva ega pesa.

5.5Alustage kõiki töid liinilt eemaldatud ventiiliga, puhastades klapi, eemaldades kõik sõmerused või katlakivi.

Enne käepideme või täiturmehhanismi eemaldamist ventiililt või enne istme kinnituse eemaldamist klapist ummikteeninduses sulgege ventiil ja vabastage torust rõhk.

Ärge survestage torustikku ilma ventiilile paigaldatud operaatorita.

5.6Asendusistmed, tihendid ja muud osad on saadaval volitatud edasimüüjatelt. Hinna ja tarne üksikasjade saamiseks võtke ühendust oma edasimüüja või müügiesindajaga.

5.7Kui kasutate toru, mille ID on väiksem kui piisava vahega toru soovitatav minimaalne siseläbimõõt, tuleb toru otsas teha 45-kraadine kaldenurk, et see vabastaks ketta.

6.0 ISTME VAHETAMINE

6.1 Osade identifitseerimiseks vaadake joonist 1.

6.2 Kui DISC (2) on suletud asendis, eemaldage ventiil liinist.

6.3 Asetage klapp maha nii, et DISC (2) on suletud asendis ja istme kinnituskülg on ülespoole.

6.4 Eemaldage KINNITUSPLAADI KRUVID (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Eemaldage võõrkehad, mustus jne. Kontrollige ketta istumisala sisselõigete või kriimustuste suhtes.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Asetage ISTME KINNITUS (16) ettevaatlikult ISTME (13) peale.

Määrige kergelt keermed ja paigaldage KINNITUSPLAADI KRUVID (16).

7.0 VÄLJA REGULEERIMINE

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

MÄRKUS. Kui leket ei saa selle toiminguga peatada, tuleb varre tihendid välja vahetada.

8.{1}} JOONISED

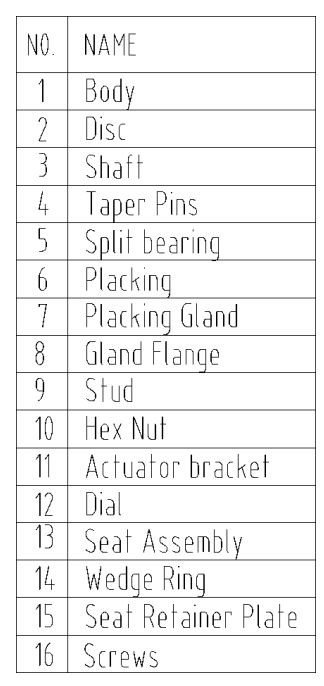

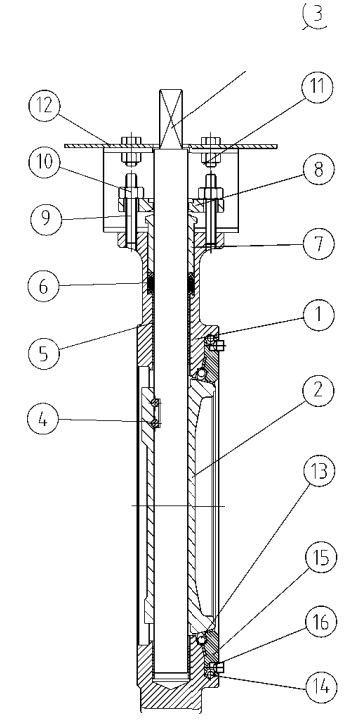

Joonis 1: DN 65-DN 300
