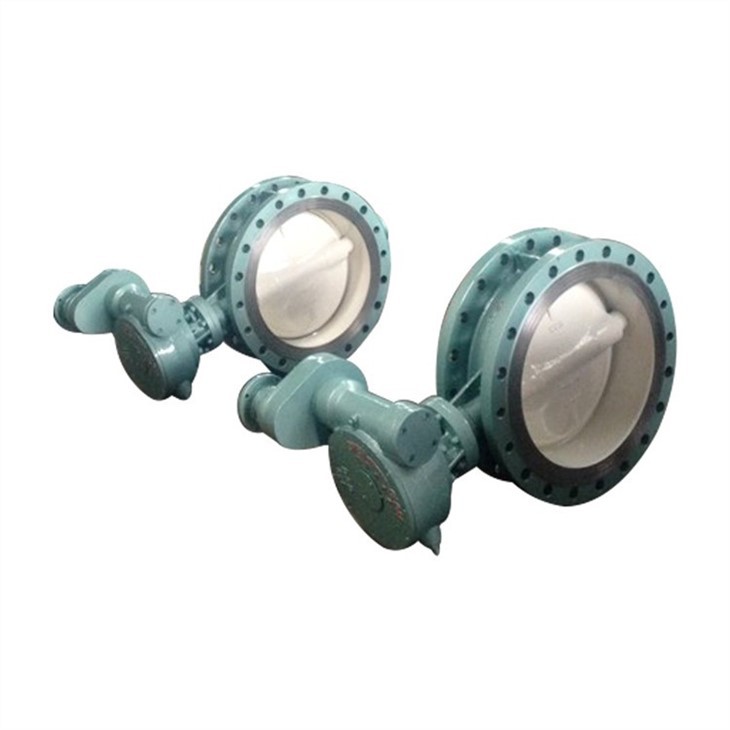

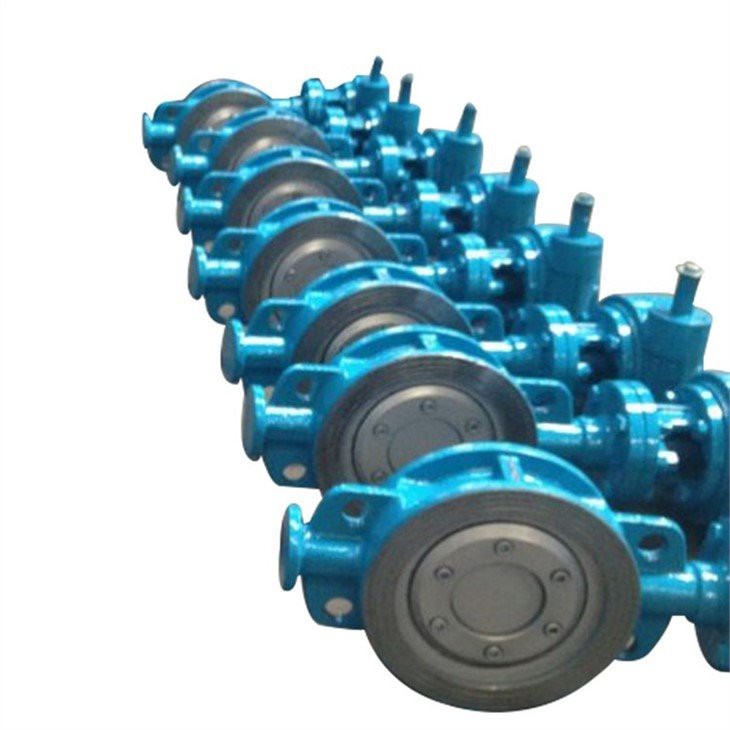

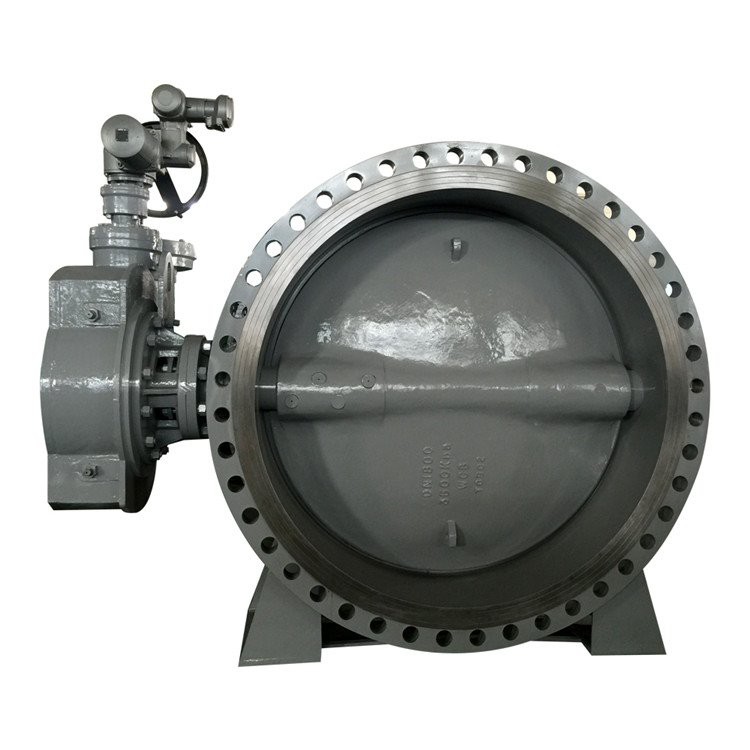

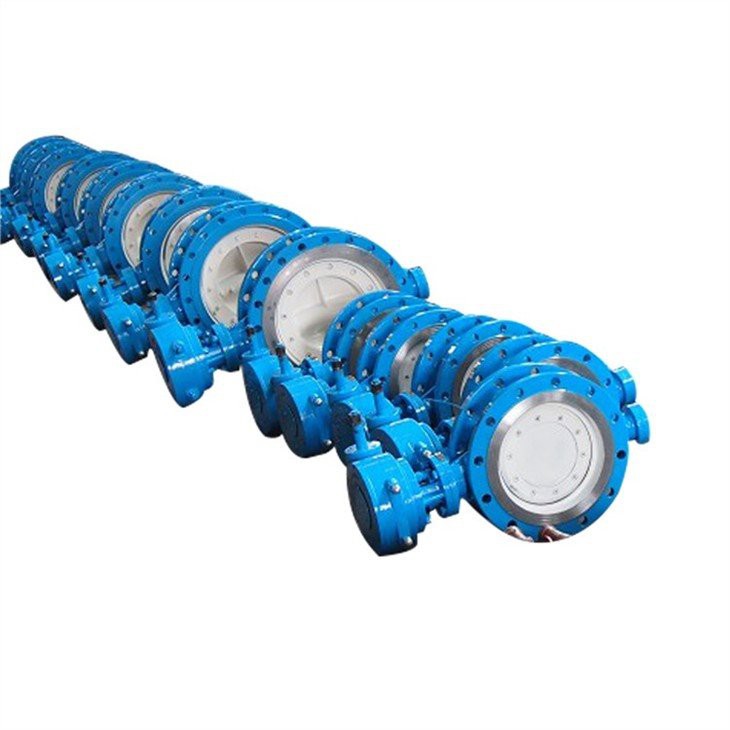

Selle struktuuriline omadus on see, et kui kahekordse ekstsentrilise klapi varre telje asend on ekstsentriline, on liblika plaadi tihenduspinna kooniline telg kaldu kere silindri teljele, see tähendab pärast kolmandat ekstsentrilisust liblika plaadi tihendusosa ei ole Lisaks on see tõeline ring, vaid ellips ja tihenduspinna kuju on seetõttu asümmeetriline, kusjuures üks külg on kaldus keha keskjoonega ja teine külg on paralleelne kere keskjoonega. Kolmekordse ekstsentrilise EPDM tihendi suurim omadus on see, et see muudab põhjalikult tihendusstruktuuri, asenditihendust, aga ka torsioontihendust, tuginedes tihendusefekti saavutamiseks ventiiliistme elastsele deformatsioonile ja klapiistme kontaktpinna rõhule. Sellel on lihtne struktuur ja lihtne hooldus. Lihtne paigaldada, lekkeid pole ja muud funktsioonid.

Kujundusfunktsioon +

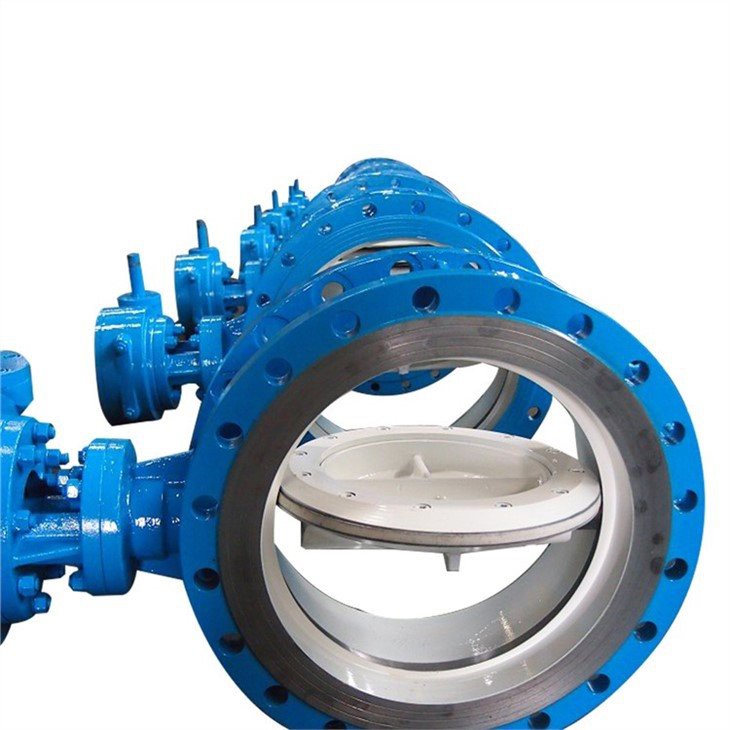

1. Liblikaplaat võtab sujuva struktuuri ja keskmine voolutakistuse koefitsient on väike

2. Ventiiliplaadi tihenduspind võtab vastu EPDM-materjali, mida pole kerge korrodeerida ja millel on hea tihendusjõudlus.

3. Tihendusstruktuur võtab vastu kolme ekstsentrilise kõva tihendusstruktuuri, nimelt: radiaalse ekstsentrilisuse, aksiaalse ekstsentrilisuse ja nurga ekstsentrilisuse. See vähendab hõõrdumist klapi avamise või sulgemise ajal, tagades klapi paindliku avanemise ja sulgemise ning mida tihedamalt klapp on suletud, seda tihedam on tihend. Ventiili avamisel vabastatakse tihenduspind kiiresti, vähendades kulumist ja pikendades tööiga.

4. Kuna EPDM on paindlik, saab selle kiiresti lahti ühendada, töömoment on väike ning see on käsitsi juhitavam, paindlikum, mugavam ja energiasäästlikum.

Kujundusstandard +

· Kujundus: API 609

· Näost näkku: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Ääriku ots: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Keevitamise ots: ASME B16.25

· Test: API598

· Tulekindel: API607 / API6FA

Tehniline spetsifikatsioon +

· Suurus: 2 ”~ 80” (DN50 ~ DN2000)

· Klass: 150LB / PN6 ~ PN25

· Ühendus: topeltäärik / keevisõmblus / lug / vahvel

· Kasutamine: Worm Gear / pneumaatiline ajam / elektriline ajam
