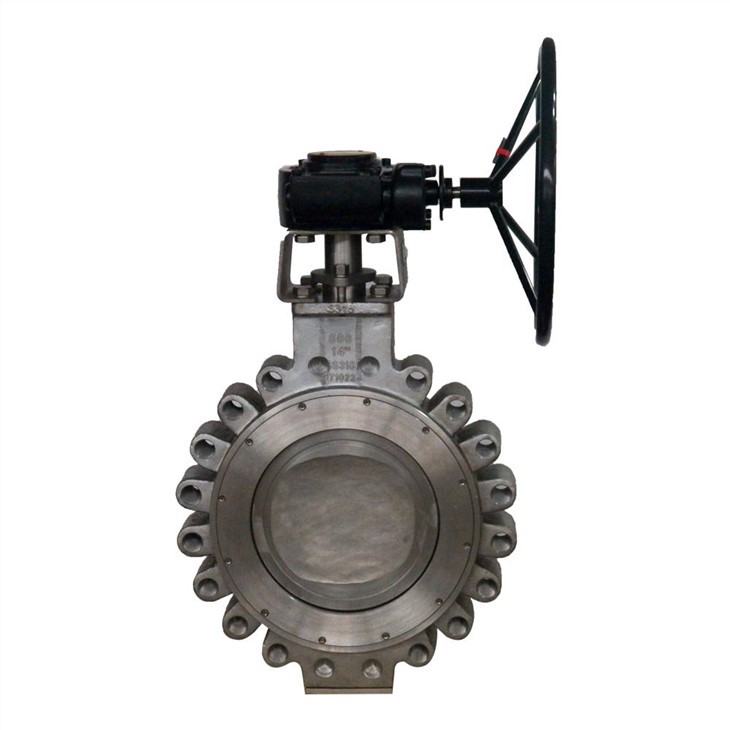

Taitubv topeltekstsentrilist suure jõudlusega metallist metallist libliklappi täiendatakse ühe ekstsentrilise liblikuklapi baasil. Selle struktuuriline omadus on see, et klapi varre telg kaldub liblika plaadi keskosast ja keha keskmest kõrvale. Kahekordne ekstsentriline efekt võimaldab liblikaplaadi vabastamist klapi istmelt kohe pärast klapi avamist, mis välistab oluliselt liblikaplaadi ja klapi istme tarbetu liigse väljapressimise ja kriimustamise, vähendab avamistakistust, vähendab kulumist ja parandab elu klapiistme osa on paranenud. Kraapimist vähendatakse oluliselt ja kahekordse ekstsentrilise libliklapiga saab kasutada ka metallist istet, mis parandab libliklapi kasutamist kõrgel temperatuuril.

Kujundusfunktsioon +

1 Mõistlik disain, kompaktne struktuur, lihtne monteerimine ja demonteerimine ning lihtne hooldamine

2 Ekstsentriline struktuur on vastu võetud tihendusrõnga hõõrdumise vähendamiseks ja ventiili tööea pikendamiseks.

3 Täielikult suletud, lekkeid pole. Saab kasutada eriti kõrge vaakumi tingimustes

4 Vahetage ventiiliplaadi tihendusrõngas, liblikplaat, võll ja muud materjalid, mida saab rakendada erinevatele kandjatele ja erinevatel temperatuuridel

Kujundusstandard +

· Kujundus: API 609

· Näost näkku: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Ääriku ots: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Keevitamise ots: ASME B16.25

· Test: API598

· Tulekindel: API607 / API6FA

Tehniline spetsifikatsioon +

· Suurus: 2 ”~ 64” (DN100 ~ DN1600)

· Klass: 150Lb ~ 1500Lb / PN6 ~ PN420

· Ühendus: topeltäärik / lug / vahvel (nõudepesuga keevisõmblus)

· Kasutamine: manuaalne / ussiseade / pneumaatiline ajam / elektriline ajam

· Temperatuur: -60 ° C kuni ~ 300 ° C

· Kasutamine: õhu eraldamine / vars / õli& gaas / peenkemikaalide tööstus / avamere puurplatvorm / päikese soojusenergia

Materjalivalik +

· Kere: süsinikteras (WCB, LCB, WC6, WC9, C5) /

· Roostevaba teras (CF8, CF8M, CF3, CF3M) /

· Kahepoolne roostevaba teras (4A, 5A, 6A) /

· Hastelli sulam (N-12MV, CW-12MW, CW-2M) /

· Inconeli sulam (CY-40, CW-6MC) /

· Moneli sulam (M35-1) /

· Alumiiniumpronksisulam (C95400, C95500, C95800, AB2C)

· Ketas: roostevaba teras (CF8, CF8M, CF3, CF3M) /

· Roostevabast terasest dupleks (4A, 5A, 6A) Hastelloy sulam (N-12MV, CW-12MW, CW-2M) /

· Inconeli sulam (CY-40, CW-6MC) /

· Moneli sulam (M35-1) /

· Alumiiniumpronksisulam (C95400, C95500, C95800, AB2C)

· Vars: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Kere iste: SS316 / Inconel
