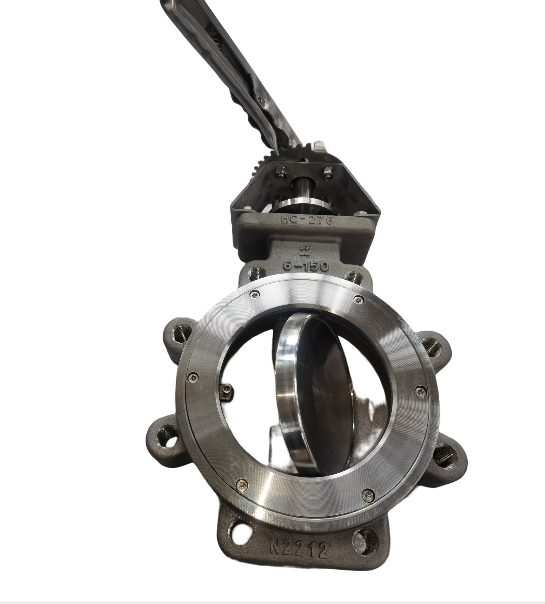

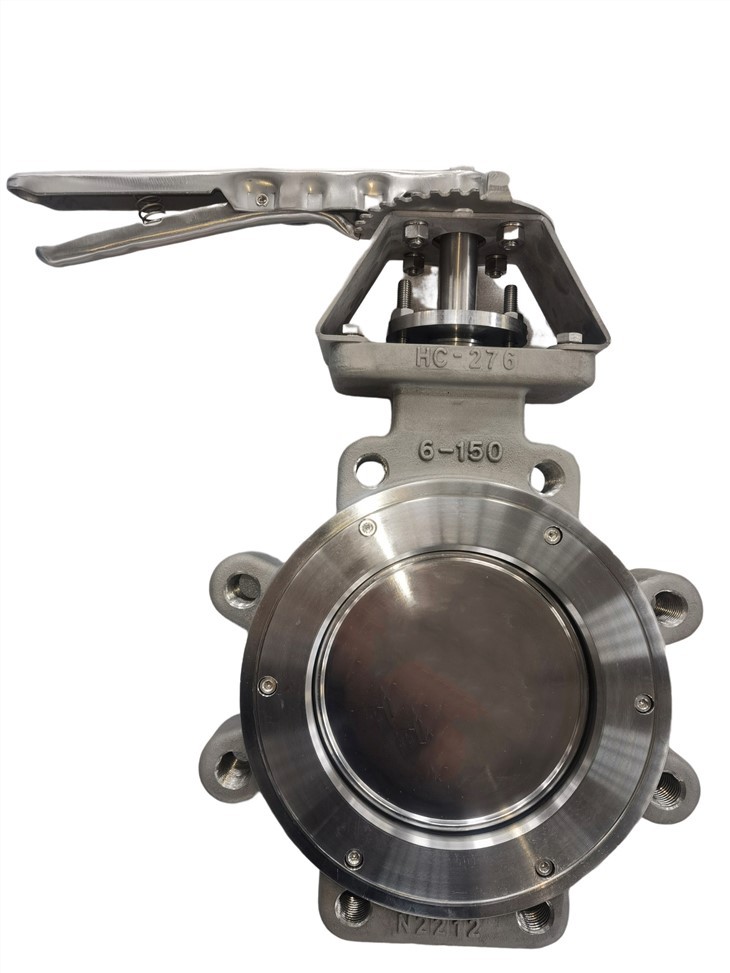

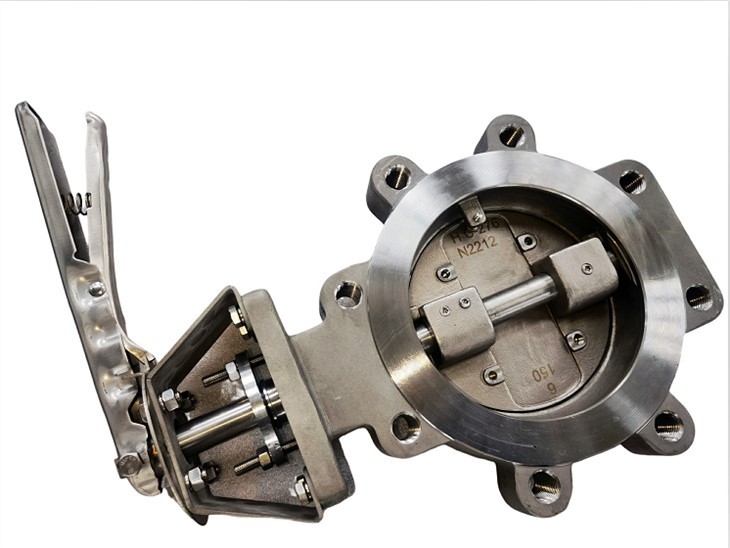

Suure jõudlusega pehme istmega libliklapp

Taitubv pehme tihendiga suure jõudlusega libliklapp võtab kahekordse ekstsentrilise disaini, et saavutada kahesuunaline 1: 1 nulllekke funktsioon. Ventiiliistme alguspunktis tekitab ekstsentriline sfääriline ventiiliplaat nukkulaadset efekti, mis suudab ventiiliplaadi ilma liigse pöördemomendita klapiistmest eemale tõmmata ja klapiplaat ei puutu kokku klapi pesaga. See efekt vähendab klapi pesa kulumist, minimeerib deformatsiooni nähtust ja vähendab töömomenti. Kui klapp on suletud, muundab see nukk-laadne toiming klapiplaadi pöördliikumise lineaarseks liikumiseks, surudes klapiplaadi tõhusalt kontakti klapi pesaga ning klapi plaadi ja klapi pesa vaheline H-joone kontakt on tõhususe tagamiseks kokkupuutes klaasipuhastiga. Tihendamise korral vältige lisandite kogunemist keskkonda.

Ventiiliplaat sobib klapi varre koonilise pinnaga ja sobitamise täpsus on kõrge. Märkimisväärse koormuse korral saab klapiplaati täpselt sulgeda, sulgemine on usaldusväärne ja tihendus on stabiilne.

Kujundusfunktsioon +

1. Ventiili iste ühendab PTFE ja elastse kummi eelised, on korrosioonikindel ja pikendab ventiili istme kasutusiga.

2. Ventiiliistme positsioneer ja klapi korpuse soonte konstruktsioon tagavad klapiistme täpse ja kindla positsioneerimise. Täispikk klapipesa positsioneerija kasutab ventiili korpusega tasakaalustatud ühendamiseks ülitugevaid polte, et tagada klapiistme maksimaalne pingutusjõud ja tagada toru maantee tihend.

3. Usaldusväärse tihendiga ja hea tugijõuga klapipesa tihendatakse torujuhtme survega. Mida suurem on torujuhtme keskmine rõhk, seda suurem on tihendusjõud. Madalama rõhu või vaakumi korral võib selline võimendklapi pesa konstruktsioon oma energiasalvesti olekus pakkuda paremat tihendusvõimet, torujuhtme keskmine rõhk väheneb, vastavalt sellele väheneb energisaatori energiasalvesti ja mõistlik ja ainulaadne disain tagab klapi pikema tööea;

4. tagab torujuhtmete kahepoolse õhukindla tihendusvõime;

5. klapiistmel endal on võimalus keskmist temperatuuri muutusi ja torujuhtme rõhku ise reguleerida, minimeerides nii klapiistme kulumist;

6. Ventiili pesa on lihtne vahetada. Eemaldage lihtsalt klapiistme positsioneer, pärast klapiplaadi pööramist suletud asendisse, asetage uus klapipesa komplekt klapi korpuse soonde ja seejärel klapi pesaga kindlalt ühendamiseks klapi korpusega. .

Kujundusstandard +

· Kujundus: API 609

· Näost näkku: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Ääriku ots: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Keevitamise ots: ASME B16.25

· Test: API598

· Tulekindel: API607 / API6FA

Tehniline spetsifikatsioon +

· Suurus: 2 ”~ 64” (DN100 ~ DN1600)

· Klass: 150Lb ~ 1500Lb / PN6 ~ PN250

· Ühendus: topeltäärik / lug / vahvel (nõudmisel keevisõmblus)

· Kasutamine: manuaalne / ussiseade / pneumaatiline ajam / elektriline ajam

· Temperatuur: -60 ° C kuni ~ 180 ° C

· Rakendus: õhu eraldamine / aur / avamere platvorm / kemikaalid / nafta& gaas / päikese soojusenergia

Materjalivalik +

· Kere: süsinikteras (WCB, LCB, WC6, WC9, C5) /

· Roostevaba teras (CF8, CF8M, CF3, CF3M) /

· Kahepoolne roostevaba teras (4A, 5A, 6A) /

· Hastelli sulam (N-12MV, CW-12MW, CW-2M) /

· Inconeli sulam (CY-40, CW-6MC) /

· Moneli sulam (M35-1) / Monel 400

· Alumiiniumpronksisulam (C95400, C95500, C95800, AB2C)

· Ketas: roostevaba teras (CF8, CF8M, CF3, CF3M) /

· Roostevabast terasest dupleks (4A, 5A, 6A) Hastelloy sulam (N-12MV, CW-12MW, CW-2M) /

· Inconeli sulam (CY-40, CW-6MC) /

· Moneli sulam (M35-1) /

· Alumiiniumpronksisulam (C95400, C95500, C95800, AB2C)

· Vars: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Kere iste: PTFE / RPTFE
