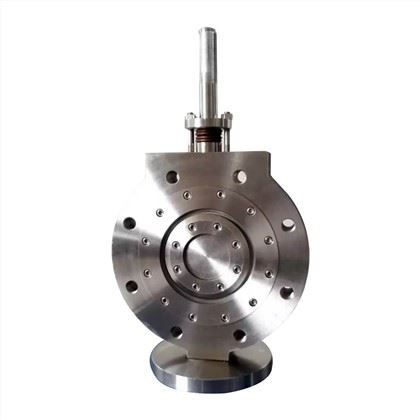

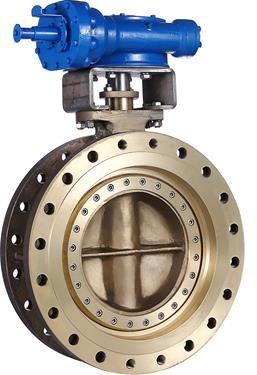

Kolmekordse nihkega liblikklappide seeria 3000 kataloog

Kolmekordne nihkega liblikventiil, mis pakub klientidele professionaalseid klapilahendusi rangete töötingimuste jaoks. Kliendi nõudmiste täitmiseks on pakkunud korrosioonikindlaid, madala või kõrge temperatuuriga vastupidavaid, kulumiskindlaid ja spetsiaalsest materjalist ventiile, mis sobivad erinevatele kandjatele. Teeme tihedat koostööd naftagaasi-, elektri-, kaevandus-, keemia-, toidujoogi- ja meretööstusega, et ennetada nende vajadusi ja ületada nende ootusi.

Kolmekordse nihkega liblikklapp tagab kahesuunalise nulllekke suure jõudluse, voolates uude tööstuskategooriasse, kasutades tehnoloogiat, mis polnud varem muude veerandpöördega ventiilidega saadaval.

Tugev pühendumus nii toote toimivuse kui ka klienditeeninduse kvaliteedi säilitamisele ja parandamisele on meie juhtimispoliitika lahutamatu osa.

Nullleke tähendab nähtava lekke puudumist, kui seda testitakse kõrgel rõhul veega ja madalal rõhul õhuga vastavalt kehtivatele rahvusvahelistele standarditele.

Bubble Zero Leke:

Kettatihendi rõngas saavutati pöördemomendi jõuga, mis oli ühtlaselt koormatud ketta lamineeritud tihendi servale, mis tagab lekke nulli nii hüdrostaatilises kui ka õhukatses API 598 järgi.

Madal hõõrdumine:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Taastuv tihend:

Tihendusrõngast saab vastavalt hooldada ja pärast juhuslikku kahjustamist välja vahetada. See vahetatav tihendusrõngas tagab usaldusväärse tihendi ja pikema tööea.

Parim hinna ja kvaliteedi suhe:

liblikventiilid (TOBV) pakuvad juhtimistööstuses kõrgeimat kvaliteeti ja parimat väärtust. Nende ventiilide ainulaadne disain tagab vastupidava töökindluse ja äärmiselt lihtsa hoolduse põllul. See vähendab meie klientide kulusid, pakkudes samal ajal parimat väärtust. Sõltumatud ja sisemised testid on tõestanud meie ülimat kasutusiga, tänu mull-tihele sulgemisele enam kui 100,000 tsükli jooksul.

Kolme tüüpi tihendite kujundus:

Kolmekordsed ekstsentrilised liblikklapid pakuvad meie kliendile ühesuunalist lamineeritud tihendit, kahesuunalist lamineeritud tihendit ja ühesuunalist pehmet tihendit

Nihe 1

Võll asetatakse tihenduspinna tasapinna taha, et tagada pidev istumistee.

Nihe 2

Võll asetatakse toru/klapi keskjoone ühele küljele, et võimaldada tihendi nihkumist pesast 90-kraadise avanemise ajal.

Nihe 3

Istme ja tihendi koonuse keskjooned on toru/klapi keskjoone suhtes kaldu. See kolmas nihe välistab täielikult hõõrdumise.

Ehitusmaterjalid

Keha:	Süsinikteras (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / roostevaba teras (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / dupleks roostevaba teras (A9995st roostevaba teras (A9995st /95A,6A9A9) 5A,6 (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Inconeli sulam (A494 CY-40, A494 CW-6MC) / monelisulam (A494 M35-1)
Plaat:	Süsinikteras (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / roostevaba teras (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / dupleks roostevaba teras (A9995st roostevaba teras (A9995st /95A,6A9A9) 5A,6 (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Inconeli sulam (A494 CY-40, A494 CW-6MC) / monelisulam (A494 M35-1)
Vars:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Kere iste:	Korpus on iste / 13Cr elektroodide pind / SS304 elektroodi pind / SS316 elektroodide pind / STL elektroodide pind
Plaadi tihend:	SS316 pluss grafiit / SS316 pluss PTFE / Inconel 625 pluss PTFE / PTFE / RPTFE / PCTFE

Suuruste vahemik

• 4"80" (DN100DN2000)

Survehinnangud

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (tolline)	Surve
Klass 150	Klass 300	Klass 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Temperatuuri vahemik

• -140℉ up to 842℉; -60 degree up to 450 degree

Kere konfiguratsioonid

• Lug

• Double Flanged

• Wafer

• Butt weld

Vastavus

Klapi disain:	API 609
Näost näkku:	ISO 5752-20 / ISO 5752-13 / DIN F4
Ühendus:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	API 598
Tootmiskvaliteet:	ISO 9001 / ISO 15848

Testi rõhk

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

Tegelikult vahetavad meie kliendid regulaarselt olemasolevaid värava-, kuul- ja keraventiile, vähendades oluliselt ruumi ja kaalu, saades samas kohe kasu madalamatest paigalduskuludest.

Kolmekordseid nihkeklappe on laialdaselt kasutatud kõigis rakendustes, kus on vaja positiivset isolatsiooni. Veerandpöörde disain ja äärmiselt madal pöördemoment võimaldavad ka täpset voolu ja rõhu reguleerimist. Meie ventiilidega saab tõelisi isolatsiooni- ja juhtimisvõimalusi kombineerida ühes tootes tavapärase vajadusega kahe erineva klapi järele.

Tulemustabel

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

PREMIUM-KVALITEETNE VENTIIL, MIS MINIMAERIB TEIE OMAMISKULU

TA TAVALISELT EI SIDATA KULUDE SÄÄSTUD TASUTATOOTET. KUIDAS ON TEGELIKKUS UJUVATE ISTME BI-SUUNATIHENDI KOLME NIHKUGA LIBLIKKlappide puhul Üsna teistsugune.

Mis juhtub siis, kui paigaldate ventiili ja hakkate seda kasutama? Ujuva istmega kahe{0}}suunalise tihendiga kolmekordse nihkeklapp on loodud praktiliselt hooldusvabaks ega vaja enamikus rakendustes plaanilist hooldust, mis võimaldab säästa lisakulusid kogu selle elutsükli jooksul.

ASENDAGE OMA OLEMASOLEVAD KLAPID OHUTULT UJUVA ISTME BI-SUUNATIHENDI KOLME NIHKUGA LIBLIKLAPIGA.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Ventiilide kasutamine võib samuti aidata kaasa süsteemsete rikete vähendamisele, parandades seeläbi üldist ohutuse terviklikkuse taset (SIL); Tegelikult on sobiva täiturmehhanismi valikuga ujuva istmega kahe{0}}tihendiga kolmekordsete nihkeklappide abil võimalik konfigureerida toodet nii, et see aitab täita vajalikku kaitsefunktsiooni.
