Libliklapi struktuuri erinevus eristab nelja tüüpi liblikklappe, nimelt: kontsentriline liblikklapp, ühekordne ekstsentriline liblikklapp, topeltekstsentriline liblikklapp ja kolmekordne ekstsentriline liblikklapp. Mis on selle ekstsentrilisuse mõiste? Kuidas otsustada, millal kasutada kontsentrilist liblikklappi, millal kasutada ühte ekstsentrilist liblikklappi, millal kasutada topeltekstsentrilist liblikklappi ja kolmekordset ekstsentrilist liblikklappi? Paljud kasutajad pole eriti selged. Jagame koos.
Kontsentrilised liblikklapid, ühekordsed ekstsentrilised liblikklapid, topeltekstsentrilised liblikklapid ja kolmekordsed ekstsentrilised liblikklapid peegeldavad tegelikult avanemis- ja sulgemisprotsessi järjest väiksema pingutusega ja järjest väiksema tihenduspinna kulumisega. Seades liblikklapi plaadi pöörleva võlli asendi, saab muuta liblikklapi tihendus- ja avanemisseisundeid. Samadel tingimustel on klapi pöördemoment suurem kui iga ava. Kui klapp on avatud, on klapiplaadi tihendist eraldumiseks vajalik pöördenurk väiksem kui teine.
Kontsentrilise liblikklapi konstruktsiooniliseks tunnuseks on see, et klapivarre võlli keskpunkt, liblikplaadi keskosa ja klapi korpuse keskpunkt on samas asendis. Üldiselt, kui kontsentrilisi liblikklappe saab põhimõtteliselt kasutada, tuleks võimalikult palju kasutada kontsentrilisi liblikklappe. Kuna kontsentriline liblikklapp ei nõua kõrget tihendusjõudlust konstruktsiooni ega töö osas, on see tavaline toode. Ekstrusiooni, kraapimise ja tihendamise tagamiseks on kontsentrilise liblikklapi klapipesa põhiliselt valmistatud kummist või polütetrafluoroetüleenist ja muudest elastsetest materjalidest, mis on pehme tihendusklapp. See muudab kontsentriliste liblikventiilide kasutamisele temperatuuripiirangud. Liblikplaadi ja kontsentrilise liblikklapi klapipesa ekstrusiooniprobleemi lahendamiseks toodeti ka üks ekstsentriline liblikklapp. Selle struktuurne omadus on see, et klapi varre võlli keskpunkt kaldub liblikplaadi keskpunktist kõrvale.
Topeltekstsentriline liblikklapp on kõige laialdasemalt kasutatav. Selle struktuurne omadus on see, et klapivarre võlli keskpunkt kaldub kõrvale liblikplaadi keskpunktist ja klapi korpuse keskpunktist. See kaldub kahest keskasendist kõrvale, nii et seda nimetatakse topeltekstsentriliseks liblikklapiks. Paljud topeltekstsentrilised liblikklapid on joontihendiga. Kui tihenduspind on suletud, tekib kettaplaadi ja klapipesa vahel hõõrdumine ning tihendusefekt on väga hea. Sellel on väikese pindala ja tugeva rõhu omadused. Pärast klapi avamist võib liblikplaat koheselt ventiilipesast lahti murda, mis välistab oluliselt tarbetu liigse väljapressimise ja kraapimise liblikplaadi ja klapipesa vahel, vähendab avanemistakistuskaugust, vähendab kulumist ja parandab ventiili kasutusiga. klapipesa.

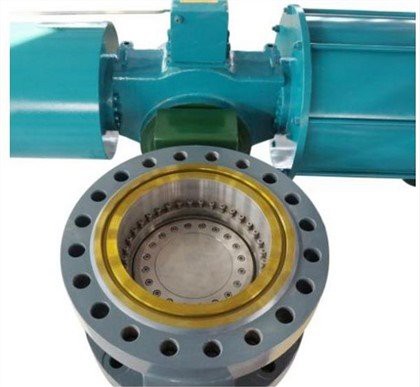

Kolmekordsel ekstsentrilisel liblikventiilil on kahekordse ekstsentrilise liblikklapi alusel kolmas ekstsentrilisus. Tihenduspaari kuju ei ole positiivne koonus, vaid kaldus koonus. Enamik neist on lühikese vahemaa jõud ja näo tihend. Kolmekordse ekstsentrilise liblikklapi varre võll on kolmesektsiooniline võlli struktuur. Kolmesektsioonilise võlli ventiilivarre kaks võlliosa on kontsentrilised ja kesksektsiooni võlli keskjoon kaldub kahe otsa teljest keskkoha võrra kõrvale ning liblikplaat on paigaldatud keskele. võlli peal.
Selline ekstsentriline struktuur muudab liblikaplaadi kahekordseks ekstsentriliseks, kui see on täielikult avatud, ja ühe ekstsentrilise kuju, kui liblikplaat pöördub suletud asendisse. Ekstsentrilise võlli mõju tõttu liigub liblikplaat, kui see on sulgemise lähedal, teatud kaugusele klapipesa tihenduskoonuse pinnale ja liblikplaat ühtib klapipesa tihenduspinnaga, et saavutada usaldusväärne tihendus. See korvab vastuolu, et kõva tihendi tihend on halb ja pehmel tihendil on hea tihendus, kuid see ei talu kõrget temperatuuri.
Millal kasutada kontsentrilist liblikklappi, millal valida topelt-ekstsentrilist liblikklappi või kolmekordset ekstsentrilist liblikklappi, sõltub peamiselt töötingimustest ja eelarvest.
